Ist es Ihnen auch schon einmal passiert, dass Ihr Quad mausetot war, als Sie gerade los wollten?
Das ist ein Stimmungskiller, oder?
Nun, heute tauchen wir in die elektrisierende Welt des Ladesystems Ihres Quads ein.
Am Ende dieser Lektüre sind Sie in der Lage, Fehler wie ein Profi zu beheben und so dafür zu sorgen, dass Sie nie wieder im Stich gelassen werden.
Also, schnappen Sie sich eine Tasse Kaffee und lassen Sie uns loslegen.
Informationen zum Laden von Quad-Akkus
Das Ladesystem verstehen
Lassen Sie uns zunächst darüber sprechen, was unter der Motorhaube – oder in unserem Fall unter dem Sitz – passiert.
Das Ladesystem Ihres Quads ist sozusagen das Herz und die Adern seines elektrischen Systems und besteht aus Stator, Gleichrichter und natürlich der Batterie.
Der Stator erzeugt den Strom, der Gleichrichter wandelt ihn um und die Batterie speichert ihn.
Einfach, oder?
Wenn jedoch ein Teil dieses Puzzles nicht stimmt, kann dies zu verwirrenden Momenten führen.
Anzeichen für Ladeprobleme
Wie erkennen Sie, ob es im Paradies Ärger gibt?
Achten Sie auf Symptome wie schwächer werdende Lichter Ihres Quads , einen Motor, der beim Starten einen Anfall hat , oder eine Batteriespannung, die so niedrig ist wie Ihre Motivation am Montagmorgen.
Diese Schilder schreien: „Houston, wir haben ein Problem.“

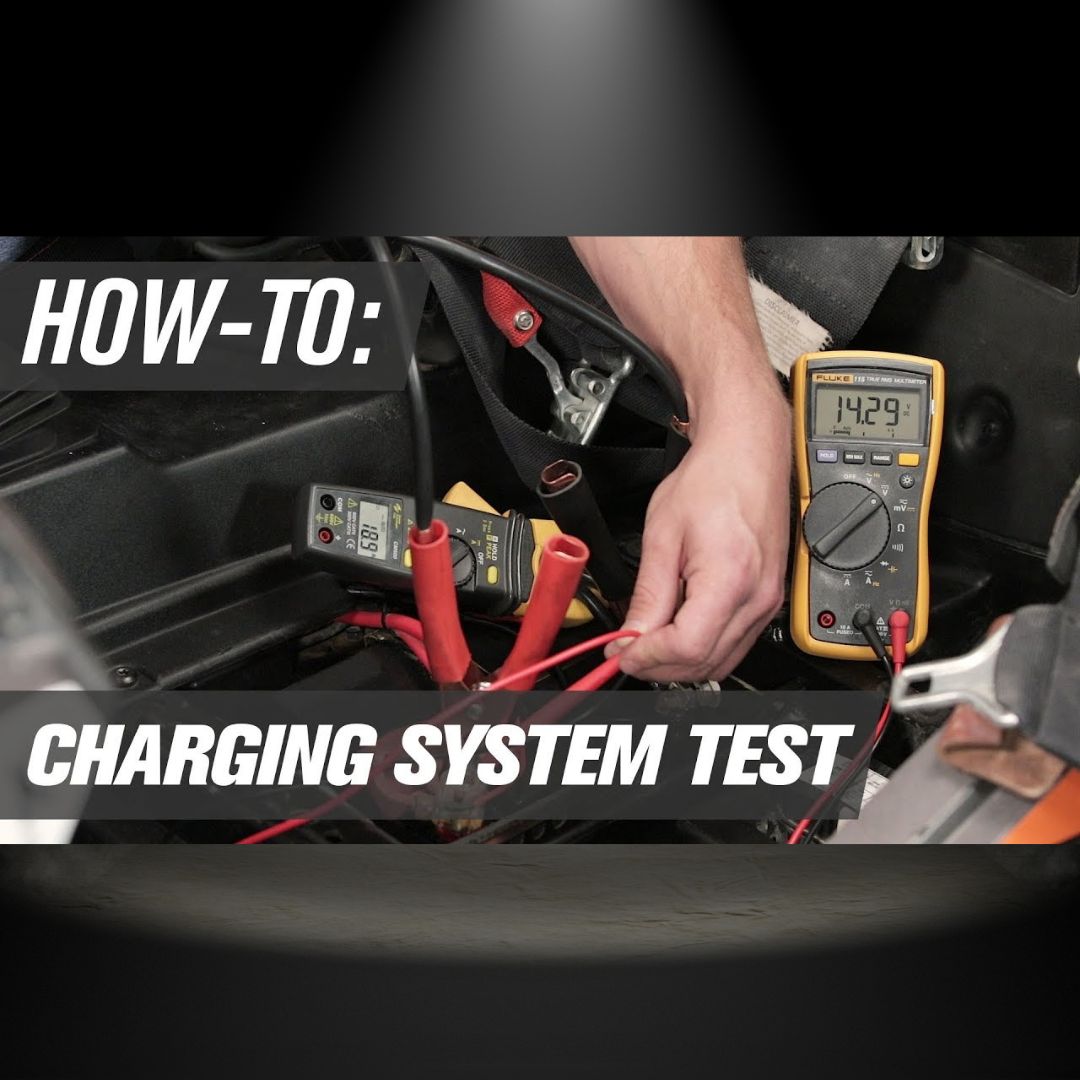

Testen des Ladesystems
Also gut, krempeln wir die Ärmel hoch. Um das Ladesystem zu testen, braucht man keinen Doktortitel.
Nehmen Sie sich ein Multimeter (Ihren neuen besten Freund) und ich zeige Ihnen, wie Sie die Spannungsausgabe vom Stator und Gleichrichter überprüfen.
Es ist, als würden Sie den Puls des Ladesystems Ihres Quads überprüfen.
Checkliste für Werkzeuge und Materialien:
Also gut, ihr Autonarren, hier ist eure Einkaufsliste, bevor wir Elektriker spielen:
- Ein zuverlässiges Multimeter (digital oder analog, Ihre Entscheidung)
- Schutzbrille (weil das Sehvermögen ziemlich nützlich ist)
- Isolierte Handschuhe (Vorsicht ist besser als Nachsicht)
- Ein sauberer Arbeitsplatz (niemand mag eine unordentliche Garage). Wenn Sie diese Dinge griffbereit haben, sind Sie für die Action gerüstet, ohne dass es während des Spiels zu Pannen kommt.
Sicherheitsvorkehrungen für elektrische Prüfungen
Lassen Sie uns jetzt über die Sicherheit sprechen – denn nichts verdirbt die Stimmung mehr als ein unerwarteter Stromschlag.
Trennen Sie immer die Batterie Ihres Quads, bevor Sie am Ladesystem herumbasteln.
Halten Sie Ihren Arbeitsplatz trocken und tragen Sie Handschuhe und Schutzbrille.
Denken Sie daran: Sicherheitsausrüstung ist die coolste Ausrüstung, die Sie besitzen.
Spannungswerte
Apropos Puls, lasst uns über Zahlen reden. Normale Spannungswerte sollten bestimmte Werte sein, die schreien: „Ich bin gesund!“
Alles, was von diesen Werten abweicht, ist die Art und Weise Ihres Quads, um Hilfe zu flüstern. Das Verständnis dieser Messwerte ist der Schlüssel zur Diagnose von Ladeproblemen.
Komponente | Normale Spannung | Warnsignale |
---|---|---|
Batterie (Motor aus) | 12,6 - 12,8 V | Unter 12,4 V |
Batterie (Motor läuft) | 13,7 - 14,7 V | Unter 13,0 V oder über 15,0 V |
Statorausgang | Variiert je nach Modell | Deutlich niedriger als die Spezifikationen |
Gleichrichterausgang | Konstante Gleichspannung | Schwankende Produktion |
Fehlerbehebung bei ungewöhnlichen Spannungswerten
Sie sehen einen seltsamen Wert auf dem Multimeter? Keine Sorge.
Ungewöhnliche Messwerte weisen oft auf bestimmte Probleme hin. Wenn die Spannung zu hoch ist, liegt Ihr Gleichrichter möglicherweise (buchstäblich) an einem Stromausfall.
Zu niedrig? Der Stator könnte durchhängen.
Dieser Abschnitt übersetzt sozusagen, was Ihr Quad Ihnen sagen möchte, und macht Sie zu einem fließenden Mechanik-Linguisten.
Batteriezustand
Denken Sie daran: Eine zufriedene Batterie bedeutet ein zufriedenes Quad. Wir zeigen Ihnen, wie Sie Ihre Batterie pflegen und dafür sorgen, dass sie immer in Topform ist.
Betrachten Sie es als Selbstpflege für Ihren Quad.
Gängige Ladesystemkonfigurationen
Bevor wir tiefer eintauchen, ist es wichtig zu wissen, dass nicht alle Quads mit der gleichen Art von Ladesystemen ausgestattet sind.
Sie verfügen über eine grundlegende Konfiguration, die ziemlich universell ist, aber einige Modelle könnten durch leichte Abweichungen für Überraschungen sorgen.
Wenn Sie wissen, ob Ihr Quad über ein traditionelleres Setup verfügt oder einen Hightech-Ansatz verfolgt, kann die Fehlersuche zum Kinderspiel werden.
Stellen Sie es sich so vor, als würden Sie Ihr Quad mit Vornamen kennenlernen.
Fehlerbehebung und Lösungen
Die Fehlerbehebung ist wie Detektivarbeit, nur cooler.
Wir befassen uns mit den häufigsten Ursachen für Ladeprobleme, von heimtückischen Statoren bis hin zu rebellischen Gleichrichtern.
Keine Sorge, Sie müssen Sherlock Holmes nicht anrufen.
Diagnose des Stators
Der Stator ist der heimliche Held des Ladesystems Ihres Quads: Er erzeugt unermüdlich Strom, während der Motor läuft.
Bei einer schlechten Leistung bekommt Ihre Batterie jedoch nicht den Saft, den sie braucht.
So prüfen Sie, ob Ihr Stator der Störfaktor ist:
- Führen Sie eine Sichtprüfung auf Anzeichen von physischen Schäden oder Verschleiß durch. Selbst der kleinste Riss kann große Probleme verursachen.
- Testen Sie die Leistung des Stators mit Ihrem auf Wechselspannung eingestellten Multimeter. Vergleichen Sie Ihre Messwerte mit den Angaben im Handbuch Ihres Quads. Wenn die Zahlen nicht übereinstimmen, haben Sie möglicherweise den Übeltäter gefunden.
Gleichrichter-Rebellion
Ihr Gleichrichter wandelt Wechselstrom vom Stator in Gleichstrom um, den Ihre Batterie speichern kann.
Ein defekter Gleichrichter führt dazu, dass dieser Umwandlungsprozess schief läuft.
So können Sie es überprüfen:
- Sichtprüfung : Achten Sie auf Anzeichen von Verbrennungen oder Beschädigungen. Diese Komponenten können überhitzen, und wenn das passiert, ist das Spiel normalerweise vorbei.
- Multimetertest : Schalten Sie Ihr Multimeter in den Diodenmodus und prüfen Sie die Funktion des Gleichrichters. Wie beim Stator ist jede Abweichung von der Norm ein Hinweis darauf, dass es Zeit für einen Austausch ist.
Probleme mit der Verkabelung
Manchmal liegt das Problem nicht an den großen Komponenten, sondern an den kleinen Dingen: den Kabeln und Anschlüssen.
Korrodierte, lose oder beschädigte Kabel können die Effizienz Ihres Ladesystems beeinträchtigen.
Untersuchen Sie Ihr Quad gründlich und überprüfen Sie:
- Überprüfen Sie die Batteriepole auf Korrosion oder Lockerheit.
- Kabelbäume auf Anzeichen von Verschleiß, Scheuerstellen oder Brüchen.
- Anschlüsse auf Beschädigung oder Korrosion prüfen. Ein wenig Kontaktreiniger kann bei der Wartung dieser Verbindungen sehr hilfreich sein.
Batterie-Blues
Vergessen Sie nicht das Herz des Systems – die Batterie selbst.
Manchmal liegt das Problem einfach darin, dass die Batterie ihre Lebensdauer überschritten hat.
Wenn Sie die Ladung und den Zustand Ihrer Batterie mit einem Multimeter oder Batterietester prüfen, können Sie ein eindeutiges Urteil erhalten.
Wenn die Leistung Ihrer Batterie dauerhaft schlecht ist, ist es vielleicht Zeit für eine neue.
Wann sollte man die weiße Flagge hissen?
Bedenken Sie, dass manche Probleme komplexer sind, als sie erscheinen.
Wenn Sie diese Schritte ausgeführt haben und das Ladesystem Ihres Quads immer noch nicht auf der Höhe ist, ist es möglicherweise an der Zeit, die Zügel einem Fachmann zu überlassen.
Es ist keine Schande, Hilfe zu suchen, insbesondere wenn dadurch sichergestellt wird, dass Sie und Ihr Quad wieder sicher und wohlbehalten auf die Piste zurückkehren.
Vorbeugende Wartung
Vorbeugen ist besser als heilen, oder?
Regelmäßige Check-ups können Sie vor einer Strandung bewahren.
Wir sprechen über einfache Gewohnheiten, um das Ladesystem Ihres Quads in hervorragendem Zustand zu halten.
Halte es sauber
Der erste Schritt zur vorbeugenden Wartung ist Sauberkeit.
Schmutz, Schlamm und Ruß sind nicht nur kosmetische Probleme; sie können in elektrische Komponenten eindringen und Korrosion oder Überhitzung verursachen.
Nehmen Sie sich nach jeder Fahrt die Zeit, Ihr Quad zu reinigen. Achten Sie dabei besonders auf die Batterieanschlüsse und elektrischen Anschlüsse.
Ein sauberes Quad ist ein glückliches Quad.
Überprüfen Sie die Verbindungen regelmäßig
Lose oder korrodierte Verbindungen können zu einer Vielzahl von elektrischen Problemen führen, darunter auch Ladeprobleme.
Nehmen Sie sich nach jeweils einigen Fahrten einen Moment Zeit und prüfen Sie, ob alle Verbindungen fest und korrosionsfrei sind.
Wenn Sie Rost oder grüne Ablagerungen (das ist Korrosion) entdecken, entfernen Sie diese mit einer Drahtbürste oder einem Batteriepolreiniger.
Überwachen Sie den Batteriezustand
Der Zustand Ihrer Batterie ist entscheidend für die Gesamtleistung des Ladesystems. Behalten Sie Alter und Leistung im Auge.
Bei den meisten Quad-Batterien gibt es Anzeichen dafür, dass sie schwach werden – langsameres Starten, schwächer werdende Lichter usw.
Wenn Sie die Batteriespannung regelmäßig mit einem Multimeter prüfen, können Sie sich vor einem Totalausfall warnen lassen.
Regelmäßige Überprüfung der elektrischen Anlage
Unterziehen Sie die Elektrik Ihres Quads mindestens einmal pro Saison einem gründlichen Check.
Hierzu gehört die Überprüfung des Stators und Gleichrichters auf Anzeichen von Verschleiß oder Beschädigung, die Kontrolle der gesamten Verkabelung auf ausgefranste Stellen oder Brüche und die Sicherstellung, dass die Batterie in gutem Zustand ist.
Betrachten Sie es als eine körperliche Untersuchung Ihres Quadrizeps.
Befolgen Sie eine Laderoutine
Wenn Sie Ihr Quad längere Zeit nicht benutzen möchten, können Sie durch die Wartung der Batterie mit einem Erhaltungsladegerät einen Ladungsverlust und eine Sulfatierung verhindern.
Sulfatierung tritt auf, wenn eine Batterie zu lange entladen bleibt und kann ihre Lebensdauer erheblich verkürzen.
Behalten Sie den Überblick über den Flüssigkeitsstand
Bei herkömmlichen (nicht versiegelten) Batterien ist das regelmäßige Auffüllen des Flüssigkeitsstands von entscheidender Bedeutung.
Ein niedriger Elektrolytstand kann zu Schäden an der Batterie und schlechter Leistung führen. Füllen Sie den Elektrolytstand mit destilliertem Wasser auf, achten Sie jedoch darauf, nicht zu viel einzufüllen.
Tipps zur saisonalen Wartung
Auch Quads haben Jahreszeiten – Zeiten, in denen sie entweder unterwegs sind oder ein wohlverdientes Nickerchen machen.
Bevor Sie zu Ihrer ersten Fahrt der Saison aufbrechen, überprüfen Sie Ihr Ladesystem noch einmal, um sicherzustellen, dass es bereit zum Aufwachen ist.
Und wenn es an der Zeit ist, Ihr Quad für die Nebensaison einzumotten, kann ein Erhaltungsladegerät dafür sorgen, dass die Batterie nicht ins Koma fällt.
Mit saisonaler Pflege bleibt das ganze Jahr über für gute Laune gesorgt.
Sicherheit und Ressourcen
Sicherheit und Ressourcen
Die Arbeit mit elektrischen Systemen kann so schwierig sein, wie zu versuchen, sich gleichzeitig den Kopf zu klopfen und den Bauch zu reiben.
Wir werden uns gleich damit befassen, wie schockierende Entwicklungen (Wortspiel beabsichtigt) vermieden werden können.
Darüber hinaus mache ich Sie auf einige GPS-ähnliche Ressourcen aufmerksam, die Ihnen bei der Navigation durch die Reparatur von Ladesystemen helfen.
Sicherheitstipps für die Arbeit an der Elektrik Ihres Quads
-
Batterie abklemmen : Bevor Sie anfangen, herumzustochern, stellen Sie sicher, dass die Zündung des Quads ausgeschaltet und die Batterie abgeklemmt ist. Dieser einfache Schritt kann versehentliche Kurzschlüsse, Funken und andere elektrisierende Überraschungen verhindern.
-
Tragen Sie Schutzkleidung : Handschuhe und Schutzbrillen sind in der Werkstatt nicht nur ein modisches Statement; sie sind Ihre erste Verteidigungslinie gegen Stromschläge, Verschüttetes und Schmutz. Beginnen Sie Ihr elektrisches Abenteuer nicht ohne sie.
-
Verwenden Sie isolierte Werkzeuge : Achten Sie beim Arbeiten mit elektrischen Komponenten darauf, dass Ihre Werkzeuge isolierte Griffe haben. Diese zusätzliche Schutzschicht kann im wahrsten Sinne des Wortes lebensrettend sein.
-
Arbeiten Sie in einem gut belüfteten Bereich : Batterien können schädliche Gase abgeben, insbesondere wenn Sie sie laden oder testen. Wenn Sie Ihren Arbeitsbereich luftig und gut belüftet halten, atmen Sie keine schädlichen Stoffe ein.
-
Bleiben Sie trocken : Wasser und Elektrizität sind eine gefährliche Kombination. Stellen Sie sicher, dass sowohl Sie als auch Ihr Arbeitsplatz trocken sind, bevor Sie mit der Arbeit am elektrischen System beginnen.
-
Nehmen Sie sich Zeit : Wenn Sie elektrische Reparaturen überstürzen, ist das ein sicheres Rezept für eine Katastrophe. Nehmen Sie sich Zeit, überprüfen Sie Ihre Arbeit noch einmal und stellen Sie sicher, dass Sie jeden Schritt vollständig verstanden haben, bevor Sie mit dem nächsten fortfahren.
Ressourcen für die Reparatur elektrischer Systeme von Quads
-
Herstellerhandbuch : Das Herstellerhandbuch Ihres Quads ist Ihre Bibel. Es enthält spezifische Anweisungen, Diagramme und Spezifikationen für das elektrische System Ihres Modells. Bewahren Sie es immer griffbereit auf.
-
Online-Foren und -Communitys : Das Internet ist eine wahre Fundgrube an Wissen. Es gibt unzählige Foren und Social-Media-Gruppen für Quad-Enthusiasten. Websites wie ATVConnection.com oder die Foren auf QuadCrazy.com sind großartige Orte, um um Rat zu fragen, Erfahrungen auszutauschen und von anderen zu lernen, die in derselben Situation waren wie Sie.
-
YouTube-Tutorials : Manchmal ist Sehen Glauben. Auf YouTube gibt es Tausende hilfreicher Tutorials, die Sie durch fast jede Reparatur- oder Wartungsaufgabe führen können. Stellen Sie nur sicher, dass der Rat aus einer seriösen Quelle stammt.
-
Professionelle Hilfe : Scheuen Sie sich nicht, bei Bedarf einen Fachmann zu rufen. Ein qualifizierter Mechaniker kann Probleme lösen, die über den Rahmen einer Selbstreparatur hinausgehen. Außerdem kann er Ihnen wertvolle Ratschläge und Tipps für zukünftige Wartungsarbeiten geben.
Wann Sie professionelle Hilfe suchen sollten
Manchmal kann das Aufladen trotz aller Bemühungen eine harte Nuss sein.
Wenn Ihre Multimeter-Gymnastik und Tipps zur Fehlerbehebung das Rätsel nicht gelöst haben, ist es vielleicht an der Zeit, einen Profi einzuschalten.
Das ist kein Grund zur Schande. Einen professionellen Mechaniker zu suchen, der komplexe Probleme diagnostizieren und beheben kann, ist wie einen Superhelden zu rufen, wenn man einen braucht.
Beschreiben Sie unbedingt, was Sie bereits versucht haben. So können sie die Situation schon jetzt retten.
